Graad 8 Tegnologie (TEG) Opsommings – Kwartaal 1 (Kollig Op)

Hier is ‘n opsomming van die Tegnologie opsommings vir Graad 8 Kwartaal 1:

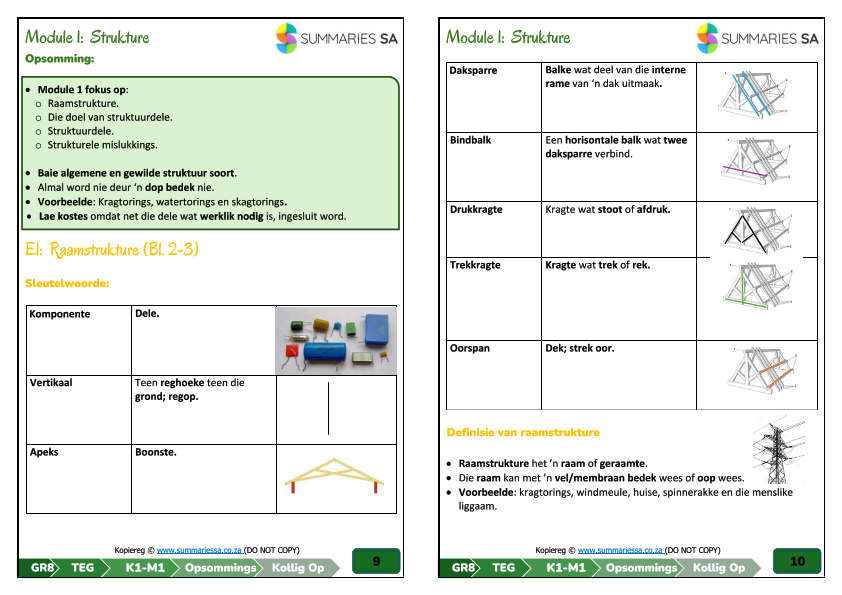

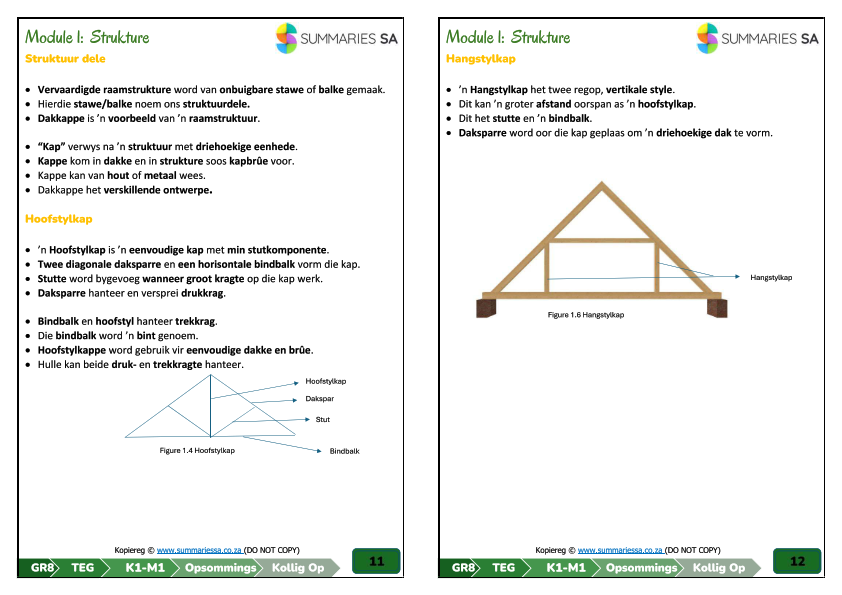

Strukture en Kragte

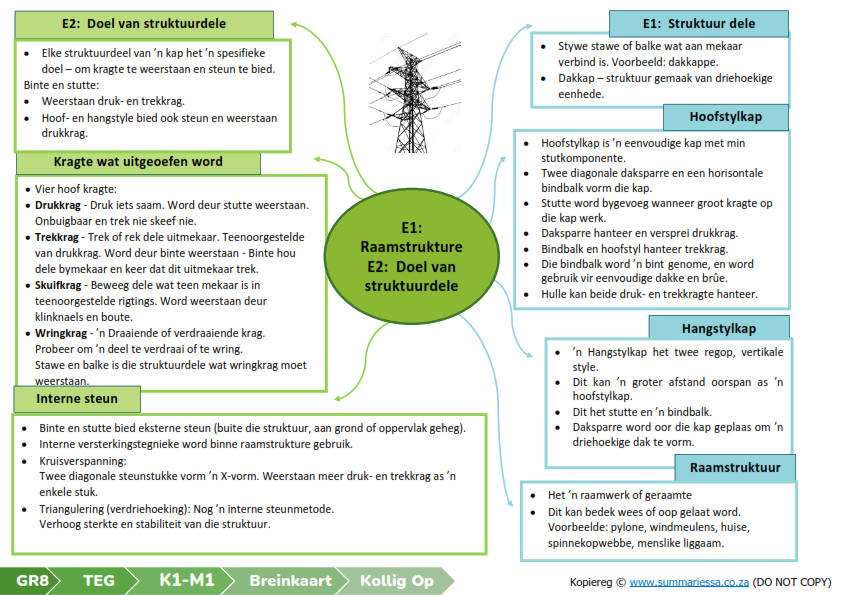

• Struktuurdele: Binte en stutte weerstaan druk- en trekkrag.
• Interne Steun: Kruisverspanning (X-vorm) en triangulering (verdriehoeking) verhoog struktuur se sterkte en stabiliteit.
• Hoof Kragte:
  • Drukkrag: Druk iets saam, word deur stutte weerstaan.
  • Trekkrag: Trek of rek dele uitmekaar, word deur binte weerstaan.
  • Skuifkrag: Beweeg dele in teenoorgestelde rigtings, word deur klinknaels en boute weerstaan.
  • Wringkrag: ‘n Draaiende of verdraaiende krag wat deur stawe en balke weerstaan moet word.
• Balke: Vrydraende balke word aan een kant gesteun en oorspan ruimte met ‘n oorhang.
• Boë: Ronde strukture wat ruimtes oorspan en drukkragte weerstaan deur krag oor ‘n groter area te versprei.
• Swaaibrûe: Hang aan staalkabels wat oor die volle lengte van die brug strek, en kan langer afstande oorspan.

Grafiese Kommunikasie

• Grafika: Visuele hulpmiddels vir kommunikasie, insluitend tekeninge, foto’s, woorde en simbole.
• Elemente van Grafiese Ontwerp: Lyn, Kleur, Tekstuur, Vorm en Fatsoen, en Toon.
• Werkstekeninge: Finale gekonstrueerde tekeninge wat tydens die maakfase van die ontwerpproses gebruik word.
• Lyntipes:
  • Dik, donker lyn: vir buitelyne of randte.
  • Dun, ligte lyn: vir afmetings of konstruksielyne.
  • Stippellyn: verteenwoordig verborge elemente.
• Perspektiewe Tekeninge: Wys voorwerpe in drie dimensies vir ‘n realistiese aansig.

Meganiese Beheer

• Meganiese Toestelle: Ontwerp om take makliker te maak deur spesifieke funksies uit te voer.
• Eenvoudige Meganismes: Hefboom, wiel en as, katrol, skuins vlak, wig en skroef.
• Wiel en As: As een draai, draai die ander ook, en kan dien as krag- of afstandvermenigvuldiger.
• Ratsisteme: Verander of dra rotasie- of draaiende beweging oor deur spoed, sterkte, of rigting te verander.
• Nok en Kruk: Meganismes wat die rigting van beweging verander.
  • Nok: Verander rotasie beweging in heen-en-weer of lineêre beweging.
  • Kruk: Verander rotasie beweging in heen-en-weer beweging (op en af of van kant tot kant).
• Beweegbare Brûe: Soorte sluit in Ophaal-, Wip-, Vou-, Vertikale Hef-, Tafel-, Terugtrekbare-, Rollende Wip-, Dompelbare-, Draai- en Lugvervoerbrug.
